Armado A CA Metal Removável AC Metal fechado

O painel de chave de metal AC de metal removível Kyn28 produzido pela Lugao Power Co., Ltd. é uma solução de distribuição de energia de alto desempenho projetada para aplicações de média e alta tensão. O equipamento de comutador adota um design modular e removível para garantir uma instalação, manutenção e operação fácil. É feito de materiais acidentados e oferece excelente segurança, confiabilidade e flexibilidade para uso industrial, utilidade e comercial.

LUGAO KYN28 blindado removível AC Metal fechado Introdução

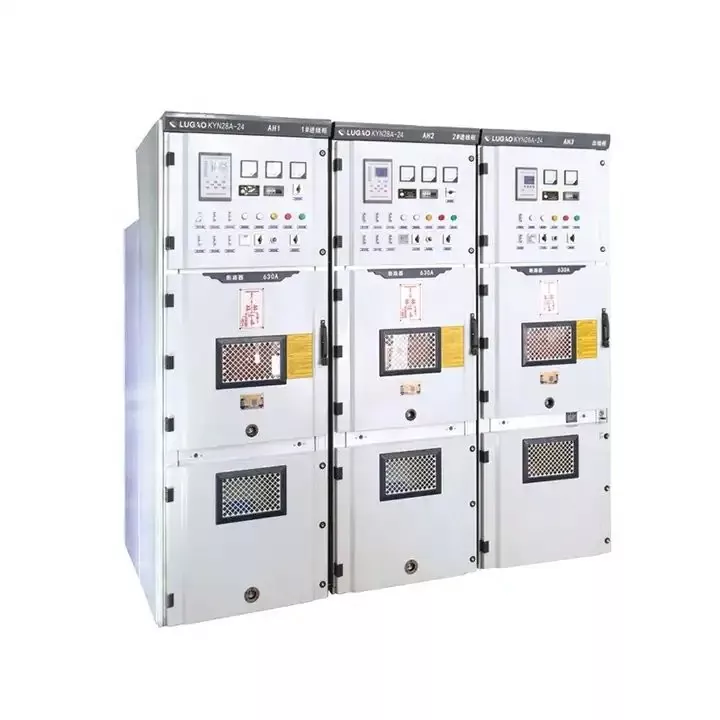

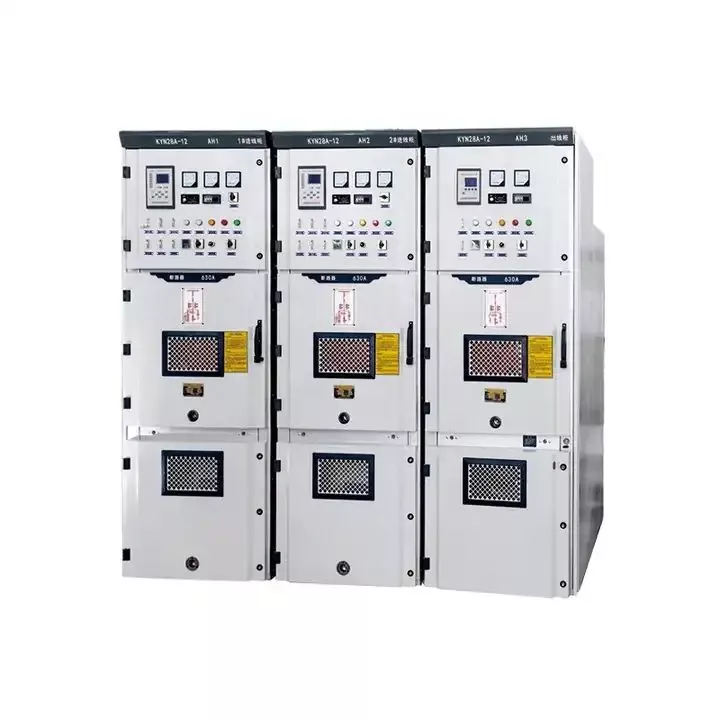

O Kyn28 blindado removível AC Metal Inclowedgear é um produto de ponta da Lugao Power Co., Ltd., projetado para atender aos mais altos padrões globais. O painel de switch adota a tecnologia avançada de proteção de arco e a estrutura blindada totalmente fechada para garantir a máxima segurança e confiabilidade das redes de distribuição crítica. O design removível simplifica a manutenção e a operação, e os componentes podem ser facilmente substituídos sem destruir todo o sistema. O painel também possui um sistema inteligente de detecção e monitoramento de falhas para melhorar a eficiência operacional e minimizar o tempo de inatividade.

O painel de manobra de metal removível de metal arterável Kyn28 é feito de materiais de alta qualidade, como aço inoxidável e alumínio de alto grau, para garantir durabilidade e resistência a condições ambientais adversas. Seu design compacto otimiza a utilização do espaço, tornando -o adequado para subestações, instalações industriais e grades de serviços públicos.

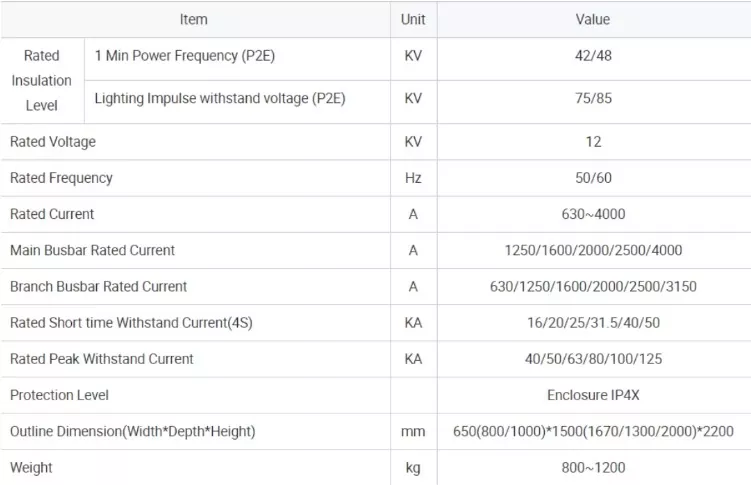

Lugao Kyn28 Blindado Removável AC Metal Incluído Parâmetro

Lugao Kyn28 Blindado Removável CA METAL INCLUÍDO AMBIENTE DE OPERAÇÃO DO RESPENHO DE METAL

1. Condição normal

um. Temperatura do ar circundante:- 10 ℃～+40 ℃

b. Altitude: 1000m

c. Umidade do ambiente relativo: a média diária de umidade relativa não é superior a 95%, a média mensal de umidade relativa não é do que 90%mais alta

d. Terremoto: A intensidade não excede 8 graus.

e. O ar circundante sem gás corrosivo ou inflamável ou vapor de água.

f. Sem muita sujeira e vibração feroz regular, sob a condição severa, a intensidade atende ao primeiro requisito do tipo.

2. Condições de trabalho especiais

* Quando é usado além da condição ambiental normal estipulada no GB3906, o usuário deve consultar a fabricação.

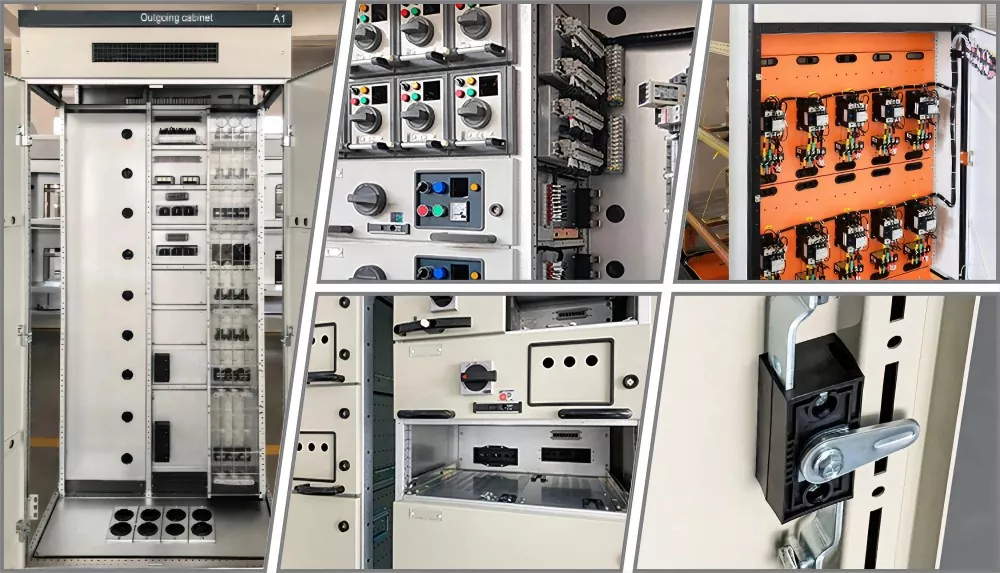

Lugao Kyn28 Blindado Removável AC Metal Incluído Recursos

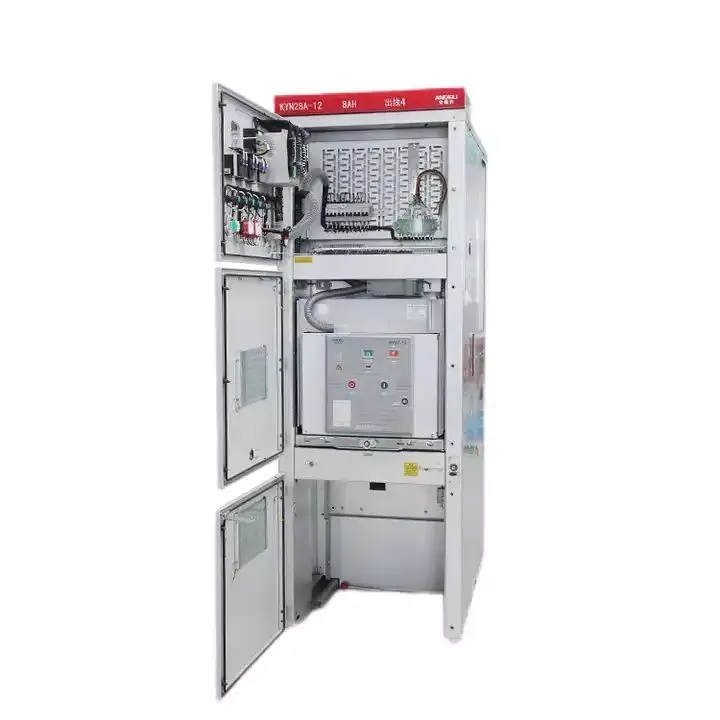

A estrutura do carrinho de mão é feita de folha de aço através da procissão da máquina -ferramenta CNC e soldagem de rebites.   De acordo com o aplicativo, os carrinhos de mão podem ser divididos no disjuntor do disjuntor, o carrinho de mão do transformador de tensão, o carrinho de mão isolado e o carrinho de mão de medição, etc. Os carrinhos de mão da mesma especificação podem ser trocados convenientemente.   No gabinete, o carrinho de mão isolou a posição, a posição de teste e a posição de operação, cada um dos quais é projetado com um dispositivo de localização para garantir que o carrinho de mão não possa se mover facilmente nas posições acima mencionadas, enquanto o intertravamento deve ser desbloqueado para se mover o carrinho de mão.

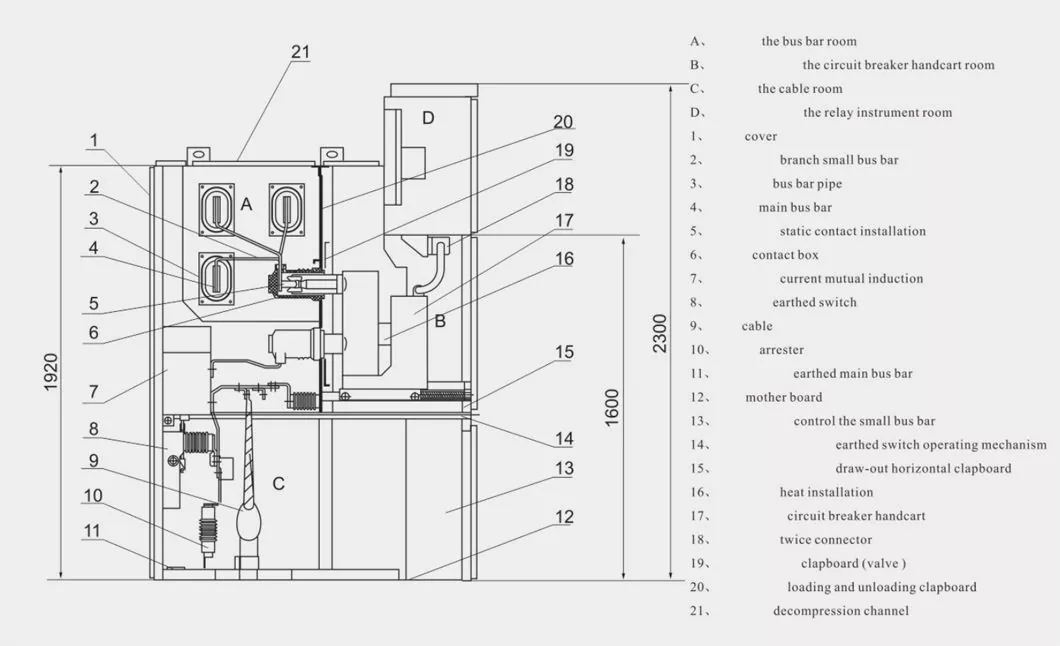

O barramento é liderado de um gabinete de troca para outro e fixado com caixa de contato estática através do barramento de galho.   O barramento de galho de gordura é conectado através do parafuso à caixa de contato estática e do barramento principal, não precisando de outros grampos ou isoladores de linha.   Quando há uma demanda especial dos clientes ou do projeto, o parafuso de conexão na barra de barramento pode ser encapsulado com isolamento e tampa final. Quando o ônibus cruzar o defletor do gabinete do interruptor, conserte -o com a bucha do barramento, para que, se houver algum arco de falha interno, ele possa impedir que a falha se espalhe para outro gabinete e possa garantir a resistência mecânica do ônibus.

Dentro da câmara do cabo, o transformador de corrente, o interruptor de aterramento, o chaveiro e o cabo podem ser instalados e, na parte inferior, é projetado folha de alumínio removível com fenda para garantir a construção conveniente do local.

A câmara de instrumentos de relé é usada para instalar todos os tipos de componentes, como relés, instrumentos, indicador de sinal e interruptor de operação, etc. Além disso, está disponível para adicionar uma pequena câmara de ônibus na parte superior da câmara de instrumentos de acordo com a demanda do clientes e defina 16 linhas para controlar o pequeno barramento.

Na câmara do carrinho de mão, a câmara de barramento e a câmara de cabo são instalados para o dispositivo de liberação de pressão.  Quando há arco de falha interno no disjuntor, barramento principal ou dentro da câmara do cabo e, com a aparência do arco elétrico, a pressão interna no gabinete do interruptor aumenta.  Depois de subir a uma certa pressão, a folha de metal que libera pressão do dispositivo superior será aberta automaticamente, e a pressão e o gás serão liberados para garantir a segurança do operador e do gabinete do interruptor.

O dispositivo de trava é usado para conectar a saída central e o corpo do gabinete, e o dispositivo de elevação também é projetado para tornar mais conveniente abrir a saída central.  Quando a saída central permanece fechada, a força de conexão com o corpo do gabinete é a melhor e a capacidade contra a falha interna do arco é efetivamente fortalecida.

Transporte
