Visão geral
O transformador imerso a petróleo trifásico é um equipamento indispensável e importante no sistema de transmissão e distribuição de energia. Ele converte energia elétrica de um nível de tensão para outra, mantendo a frequência inalterada. Esse tipo de transformador é amplamente utilizado em sistemas de energia de média e alta tensão devido à sua alta eficiência, confiabilidade e economia. Na estrutura da rede de distribuição moderna, o transformador imerso de óleo trifásico desempenhará um papel cada vez mais importante. Com o rápido desenvolvimento da sociedade, o transformador imerso de petróleo trifásico continuará a atualizar.
Estrutura básica e princípio de trabalho
Composição da estrutura do núcleo

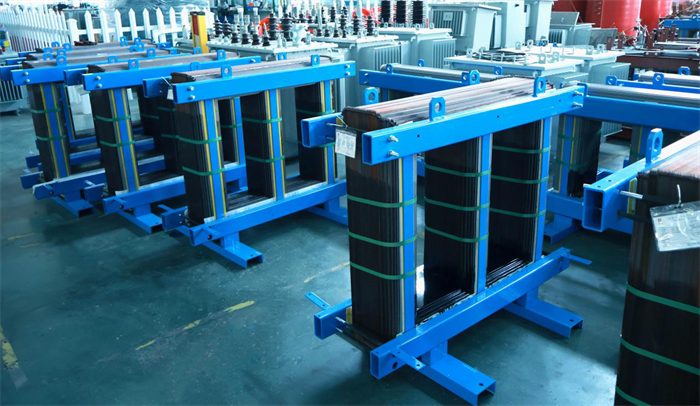

Core de ferro: é feito de folhas de aço de silício de alta permeabilidade empilhadas para formar um sistema de circuito magnético e reduzir a perda de corrente de Foucault.
Enrolamento: inclui enrolamento de alta tensão e enrolamento de baixa tensão, geralmente enrolado com condutores de cobre ou alumínio
Óleo isolante: como um meio isolante e de resfriamento, óleo mineral ou óleo de éster sintético é geralmente usado
Tanque de óleo: um recipiente selado que mantém o corpo do transformador e o óleo isolante
Dispositivo de dissipação de calor: incluindo dissipador de calor, tubo de calor ou ventilador de resfriamento
Dispositivo de proteção: medidor de nível de óleo, válvula de alívio de pressão, relé de gás, etc.
Princípio de trabalho
Trabalhos de transformadores imersos a petróleo trifásicos com base no princípio da indução eletromagnética. Quando o enrolamento primário é conectado a uma fonte de energia CA, um fluxo magnético alternado é gerado no núcleo de ferro, o que induz uma força eletromotiva no enrolamento secundário. Ao alterar a proporção de voltas dos enrolamentos primário e secundário, a tensão pode ser aumentada ou diminuída.
Principais recursos técnicos
Alta eficiência: a eficiência dos transformadores modernos imersos de óleo trifásicos geralmente podem atingir mais de 98%
Bom desempenho de dissipação de calor: o óleo isolante não apenas fornece isolamento, mas também dissipa efetivamente o calor através da convecção natural ou da circulação forçada
Alta força de isolamento: o sistema de isolamento de papel de óleo pode suportar tensão de alta tensão
Capacidade de sobrecarga: possui uma certa capacidade de sobrecarga de curto prazo
Vida longa: a vida do design geralmente é de 25 a 30 anos e pode demorar mais com manutenção adequada
Classificação e aplicação
Classificação por uso
Transformador de energia: usado em sistemas de transmissão e distribuição de energia, com capacidade que varia de centenas de KVA a centenas de MVA
Transformador de distribuição: usado para distribuição de energia do terminal, geralmente não excedendo 2500KVA
Transformador especial: como transformador de forno elétrico, transformador de retificador, etc.
Classificação por método de resfriamento
Autocolagem imersa de óleo (Onan): confiando na convecção natural de óleo e convecção natural do ar
Resfriamento de ar imensado a óleo (ONAF): Adicionando ventiladores para forçar o resfriamento do ar
Circulação de óleo forçado Resfriamento do ar (OFAF): a bomba de óleo força a circulação de óleo e o resfriamento do ventilador
Circulação de óleo forçado resfriamento de água (OFWF): Bomba de óleo Circulação de óleo forçado mais refrigerador de água
Manutenção e diagnóstico de falhas
Itens de manutenção geral
Oil quality detection: regular testing of oil breakdown voltage, moisture content, acid value and dissolved gas
Teste de isolamento de enrolamento: medição de resistência ao enrolamento e resistência ao isolamento
Inspeção mecânica: verifique os prendedores, mecanismo de operação do TAP TAPLER, etc.
Manutenção do sistema de refrigeração: Radiador limpo, verifique o ventilador e a bomba de óleo
Falhas e tratamentos comuns
Envelhecimento de isolamento: previsto por análise de gases dissolvidos (DGA) em petróleo
Deformação do enrolamento: detecção por análise de resposta a frequência
Vazamento de óleo: reparo oportuno e reabastecimento de óleo
Falha no trocador de toque: manutenção regular e substituição de peças gastas
Tendência de desenvolvimento
Óleo isolante ambientalmente amigável: óleo de éster biodegradável substitui óleo mineral
Inteligente: sistema de monitoramento on -line integrado para alcançar a manutenção da condição
Nova aplicação de material: o núcleo de liga amorfo reduz a perda de sem carga
Projeto compacto: reduza o volume e aumente a densidade de potência
Conclusão
No futuro, transformadores com maior eficiência, vida útil mais longa e menor perda ajudarão a criar uma rede de energia mais confiável e verde e fornecerá suporte sólido para a transformação global de energia. A Lugao continuará a otimizar o design e aprimorar a qualidade do produto, de acordo com a tendência de desenvolvimento, para atender às várias necessidades dos clientes em todo o mundo e está comprometida em fornecer aos clientes soluções de distribuição de energia de alta qualidade da Lugao.
